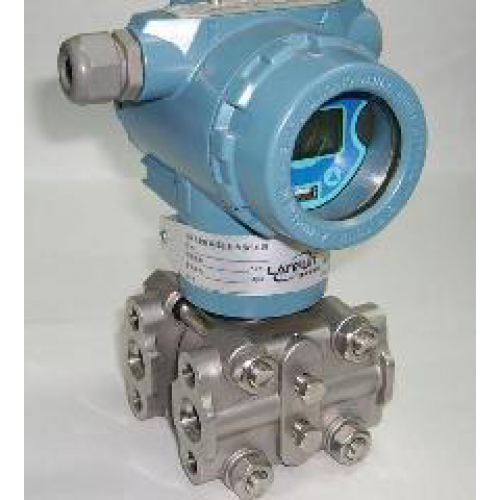

SWP-TLD系列直裝式靜壓液位變

0 評論 | 寫評論

品牌: 春輝
分類: 液/物位儀表
型號: Q9JGXM
訂貨號: CHWD261387
預計出貨日: 3 個工作日

詳情評論 (0)

產品說明:技術數據　　　　輸出信號　　　4～20mA二線　　　　　　　　　 0～20mA三線　　測量范圍　　　0～100m（最大）　　精度　　　　　 0.2、0.5　　穩定性　　　　優于0.1%/年　　允許溫度　　　介質　　　　-20℃-70℃　　　　　　　　　環境　　　　-20℃-70℃　　　　　　　　　貯存　　　　-40℃-80℃　　材料　　　過程連接　　　不銹鋼1Gr18Ni9Ti　　　　　　　　　　　　　　　不銹鋼噴涂聚四氟乙烯　　　　　　　　　膜片　　　 96%氧化鋁　　　　　　　　　密封　　　　氟橡膠　　　　　　　　　　　　　　　聚四氟乙烯　　　　　過程連接方式　　　法蘭　　　　安裝　　直裝式靜壓液位變送器，法蘭安裝尺寸符合DN50　GB9119.6-88。用戶可以直接安裝。　　　　調試　　直裝式靜壓液位變送器，出廠時零點及滿量程都已標定。需說明的是，滿度的標定是按用戶提供的被側介質的比重，經計算進行的干標定。由于條件與使用條件很難完全一致，因此滿度指示可能會有不同程度的出入，因此在靜壓液位變送器安裝后應對滿度進行校正。校正時使介質液位達最大值，把變送器輸出值校正到20.000mA，如果現場條件不允許介質液面達到最大值，則可根據液面的實際數值，用下式計算出對應的電流輸出值加以校正：其中：In　　液位在n點時變送器應當輸出的電流值（單位mA）hn　　n點液位高度（單位m）hmax　被測介質最大液位高度（即滿量程，單位m）為提高校正精度，校正時請參考變送器出廠時的標定記錄，適當加以修正。　　直裝式靜壓液位變送器型號內容　　型號代碼說明SWP－TLD□□□□□□□直裝式靜壓液位變送器變送器類型G 標準型D 隔爆型I 本安型過程連接材料3 不銹鋼1Gr18Ni9Ti5 不銹鋼316L7 不銹鋼噴涂聚四氟乙烯9 特別約定過程連接方式F 法蘭Y 特別約定傳感器密封件材料1F 氟橡膠2F 丁腈橡膠3F 聚四氟乙烯9F 特別約定信號輸出方式2 4-20mA二線3 0-20mA三線9 特別約定精度等級2 0.25 0.56 1.09 特殊要求量程代號　　見標準量程表
