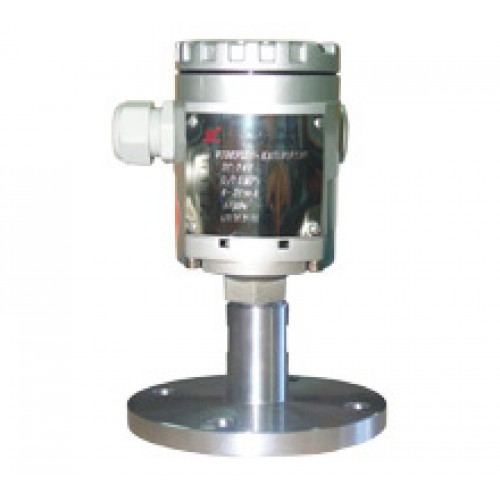

WIDEPLUS-LD系列直裝式靜壓液位變送器 采用高性能的壓力傳感器,具有廣泛的適應性。
產品特點
·穩 定 性 靈敏度高,長期穩定性好。
·可靠性強 無機械傳動部件,無機械磨損,無機械故障
·抗干擾能力強 防水、防塵、防爆、防腐、防酸。
·適用性廣 具有多種結構形式,多種安裝方式,多種結構材料,適合各種工業現場液位測量
·安裝簡便 使用可靠有多種安裝方式可供選擇,用戶可以方便地安裝使用。
工作原理
液體中某一點的靜壓力與該點到液面的距離成正比，即：h=P/(ρ×g)
其中 P～被測點的壓力(壓強)
ρ～介質密度
g～重力加速度
h～被測點到液面的高度
對已確定的被測介質及地點，ρ、g為常數，故被測點到液面的位置的變化只與被測的壓力（壓強）有關。
WIDEPLUS-L系列靜壓液位變送器就是通過測定被測點的靜壓力來確定液面位置的。
技術參數
工作電壓 12.5V～36V DC
輸出信號 4mA～20mA 二線制
測量范圍 0～100m (最大)
精 度 0.2級、0.5級
穩定性 優于0.1%FS/年
允許溫度 常溫型
介質 -20℃～70℃
環境 -20℃～70℃
貯存 -20℃～ 80℃
相對濕度 0～95%RH
與介質接觸材料 過程連接 不銹鋼1Gr18Ni9Ti
密封件 氟橡膠
聚四氟乙烯
焊接密封
膜片 不銹鋼316L
陶瓷電容
過程連接方式 法蘭（默認為DN50 PN1.6MPa）
防護等級 Ip65 K1外殼為IP67
|
