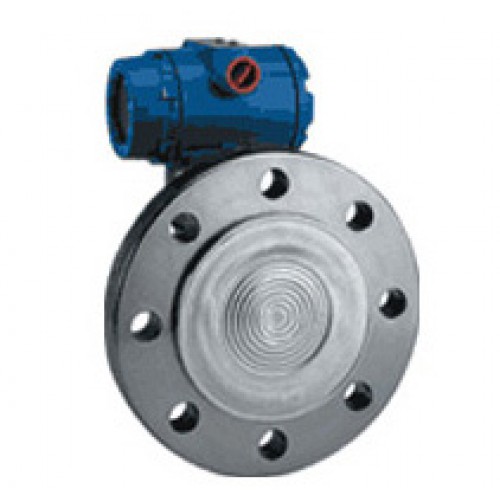

3351LT型法蘭式液位變送器

品牌: 春輝
分類: 液/物位儀表
型號: O1KWEV
訂貨號: CHWD751921
預計出貨日: 3 個工作日



產品說明:

  3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為
         150LB（2.5MPa）及300LB
        （5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、
         PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭
         等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。

圖9   法蘭式液位變送器外型尺寸圖

法蘭尺寸
螺栓孔
尺寸
規格
直徑
A
B
C
數目n
直徑d
分布直徑d1
3"
1501b
190
30
66
127
4
19
152
4"
1501b
228
30
89
157
8
19
190
3"
3001b
210
35
66
127
8
22
168
4"
3001b
254
38
89
157
8
22
200
