1151LT型法蘭式液位變送器

   0 評論  |  寫評論
品牌: 春輝
分類: 液/物位儀表
型號: K3J9SE
訂貨號: CHWD060878
預計出貨日: 3 個工作日



產品說明:

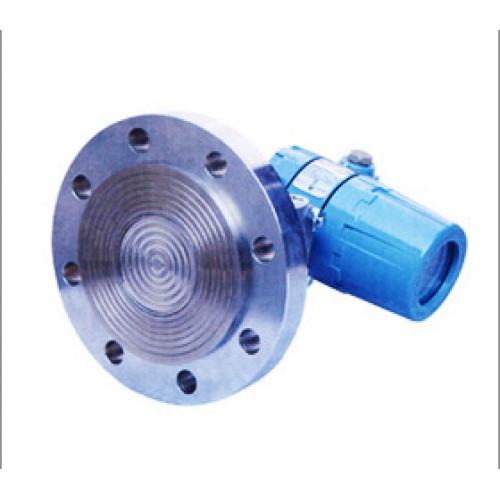

1151LT型法蘭式液位變送器
       1151LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3″和4″規格，
       法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表
       。如用戶采用GB9116-88標準，則DN=80、100、PN =2MPa請注明。
       接液膜片材料有316L、哈氏C-276、蒙乃爾、鉭等。用戶不注明，時               以3″150LB安裝法蘭及接液膜片材料316L供貨。

       圖8 法蘭式液位變送器外型尺寸圖


法蘭尺寸






螺栓孔
尺寸
規格
直徑D
A
B
C
數目n
直徑d
分布直徑D1
3″
1501b
190
30
66
127
4
19
152
4″
1501b
228
30
89
157
8
19
190
3″
3001b
210
35
66
127
8
22
168
4″
3001b
254
38
89
157
8
22
200
